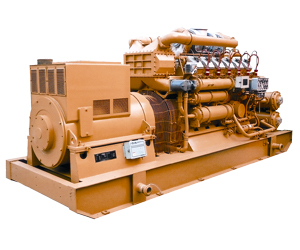

مجموعة التوليد (CBM) ميثان طبقة الفحم- الحجري

وصف مجموعة التوليد (CBM) ميثان طبقة الفحم- الحجري:
موديل المحرك: 12V190ZLM-2، 12V190ZLM
معدل الطاقة: 400 kW، 500 kW
معدل rpm: 1000 r/min، 1500 r/min
وضع التشغيل: تشغيل 24DC
زمن الفحص الدقيق: ≥18000 h
الأبعاد الكلية: 5120×2040×2249 mm

المعلمات التقنية لمحرك ميثان طبقة الفحم الحجري:

الموديل	12V190ZLM	12V190ZLM-2
الكود	1812M	1812CM
النوع	4- أشواط ، إشعال بالشرار، مياة- مبردة ، تغير تربيني ،مدخل تبريد هواء، خلط- ضمني ميكانيكي
ترتيب الإسطوانات	شكل V ، زاوية60°
عدد الإسطوانات	12
أقطار الإسطوانات	190mm
الشوط	210mm
ضغط الغاز	150-200kPa
معدل rev	1500 r/min	1000 r/min
سرعة غير مستخدمة	700 r/min	600 r/min
معدل الطاقة	600kW	500kW
إستهلاك الحرارة	≤11200 kJ/kw·h
إستهلاك الزيت	≤1.6g/kw.h
نوع الزيت	Great Wall SE40 أو Mobil Pegasus 705
وضع التبريد	تبريد مياة مضغوط
وضع التشحيم	تشحيم ضغط ورش
درجة حرارة الإنفلات	≤650 °C(قبل دخول التربين)
الأبعاد التخطيطية L×B×H	2670×1588×2366mm
الوزن الصافي	5600kg

المناظر والأداء التقني لمجموعة التوليد بميثان طبقة الفحم الحجري:

موديل مجموعة التوليد	500GF-MK1	400GF-MK1
موديل المحرك	12V190ZLM	12V190ZLM-2
موديل المولد	1FC6456-6LA42	1FC5454-6TA42
الإثارة	تنظيم فولتية أوتوماتيكي بمكونات إثارة لمرحلة لاتحتاج إلى فرشاة (ثلاث – مراحل أربعة- أسلاك)، مادة عازلة فئة F
معدل الطاقة	500kW	400kW
معدل الفولتية	400V
معدل rpm	1500 r/min	1000 r/min
معدل التيار الجاري	918A	903A
معامل القدرة	0.8(تباطئ)
وضع التشغيل	تشغيل 24DC
نظام تبريد المياة	نوع مفتوح مع تبادل حراري
زمن الفحص الدقيق	≥18000 h
الابعاد الكلية	5120×2040×2249 mm
الوزن	12000kg
